Caracteristici principale:
- Undă sinusoidală pură max 5000 W ieșire
- Max 80A MPPT încărcător solar (max 5kw PV)
- Intrare max 450 Vcc
- Invertor SOLAR HYBRID Grid-Tie / Off Grid pentru sistem de 48V
- Suport paralel până la 9 unități Card paralel inclus
- Functioneaza cu baterie de 48V
- Încărcare maximă totală a sistemului: 80A
- Software de monitorizare și setare inclus
- Suporta 50 Hz sau 60 Hz (program reglabil)

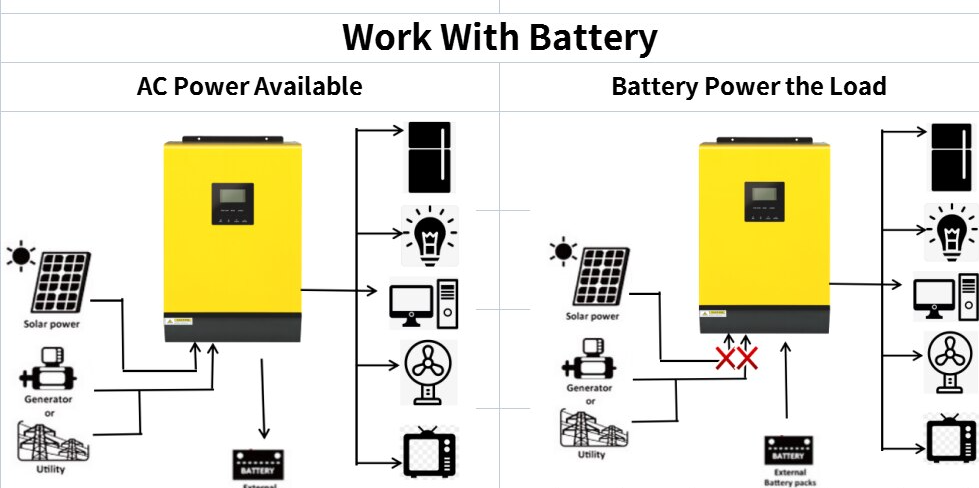

- Feedback-ul rețelei atunci când există energie în exces
- Interfață USB disponibilă

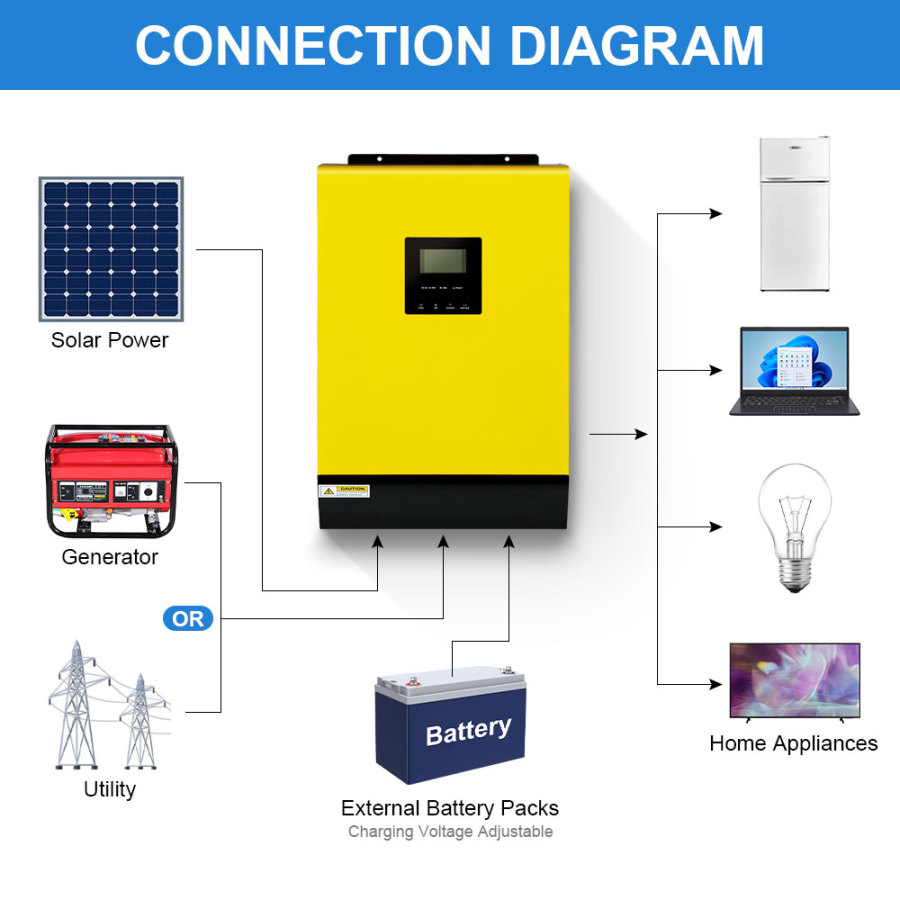

- Capabil să utilizeze rețeaua de curent alternativ sau puterea generatorului
- Setarea temporizatorului pentru încărcare și ieșire AC este acum disponibilă
- Suport Wifi (nu este inclus)
Remarcat:
1. Deoarece acest invertor nu este izolat, sunt acceptate doar trei tipuri de module fotovoltaice: monocristaline, policristaline cu clasa A și module CIGS.
Pentru a evita orice defecțiune, nu conectați module fotovoltaice cu posibile scurgeri de curent la invertor. De exemplu, modulele fotovoltaice împământate vor cauza scurgeri de curent către invertor. Când utilizați module CIGS, vă rugăm să vă asigurați că NU împământă.
2. Înainte de a vă conecta la sursa de alimentare AC, vă rugăm să instalați un întrerupător AC separat între invertor și sursa de alimentare AC. Acest lucru va asigura că invertorul poate fi deconectat în siguranță în timpul întreținerii și complet protejat de supracurent de intrare AC. Specificația recomandată a întreruptorului AC este de 16A pentru 1,5KW și 32A pentru 3KW și 50A pentru 5KW;

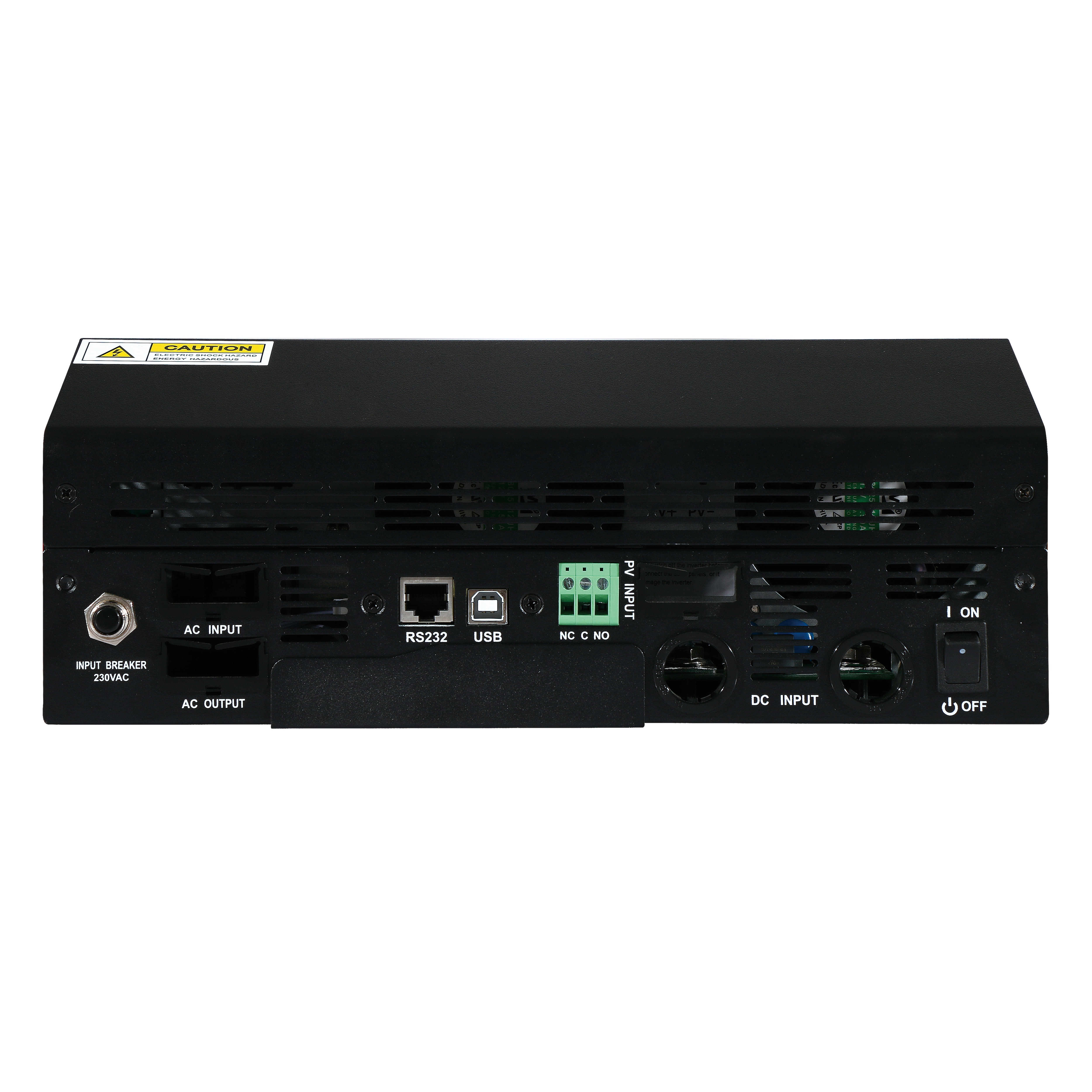

Există două blocuri de borne cu marcajele „IN” și „OUT”. Vă rugăm să NU conectați greșit conectorii de intrare și de ieșire.S

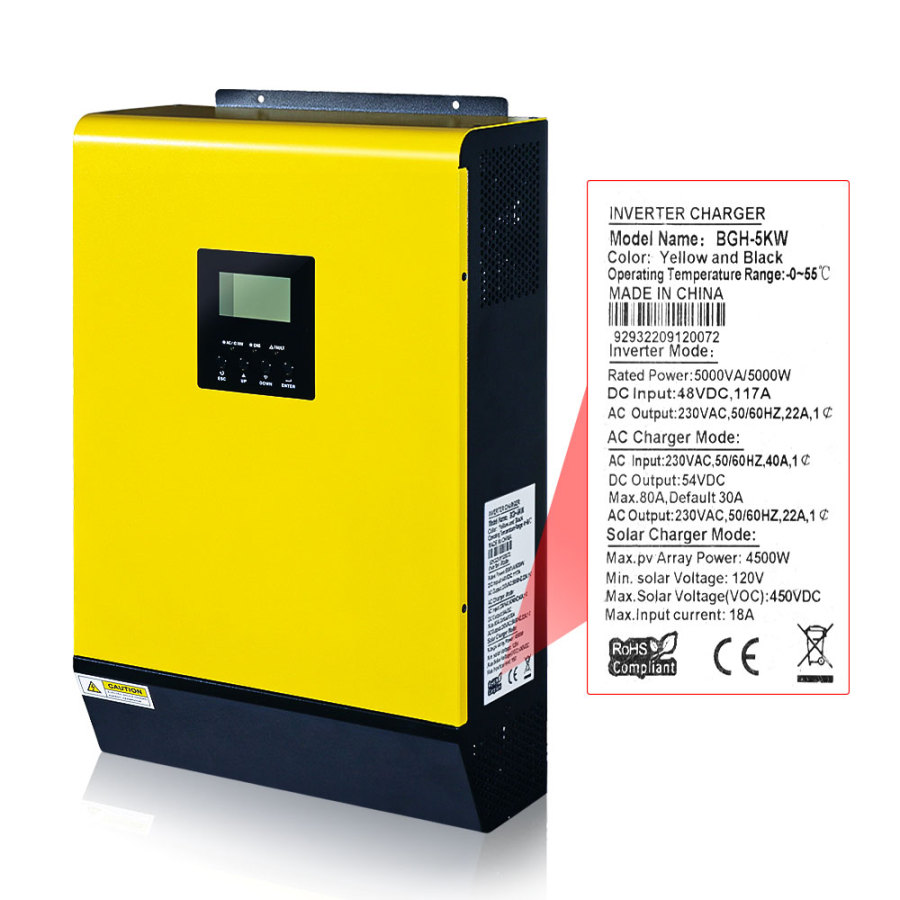

| Model | BGH-5KW |
| Putere maximă a matricei PV 5000W | 5000W |
| Putere nominală de ieșire | 5000W |
| Tensiune maximă în circuit deschis al matricei fotovoltaice | 450VDC |
| Interval MPPT @tensiune de operare | 120 VDC~430 VDC |
| Numărul de urmărire MPPT | 1 |
| OPERAȚIONARE GRID-TIE | |
| IEȘIRE GRIDĂ (AC) | |
| Tensiune nominală de ieșire | 220/230/240 VAC |
| Gama de tensiune de ieșire | 184-264,5 VCA sau 195,5-253 VCA (selectabil) |
| Curent nominal de ieșire | 21.7A |
| Factor de putere | >0,99 |
| EFICIENŢĂ | |
| Eficiență maximă de conversie (DC/AC) 95% | |
| FUNCȚIONARE OFF-GRID, HIBRID | |
| INTRARE GRILĂ | |
| Interval de tensiune de intrare acceptabil | 90-280VAC sau 170-280VAC |
| Gama de frecvente | 50Hz/60Hz (detecție automată) |
| Curent maxim de intrare AC | 40A |
| IEȘIRE MOD BATERIE (AC) | |
| Tensiune nominală de ieșire | 220/230/240/VAC |
| Forma de undă de ieșire | Unda sinusoidală pură |
| Eficiență (DC la AC) | 93% |
| BATERIE & ÎNCĂRCĂTOR | |
| Tensiune DC nominală | 48VDC |
| Curent maxim de încărcare solară | 80A |
| Curent de încărcare AC maxim | 80A |
| Curent maxim de încărcare | 80A |
| GENERAL | |
| FIZIC | |

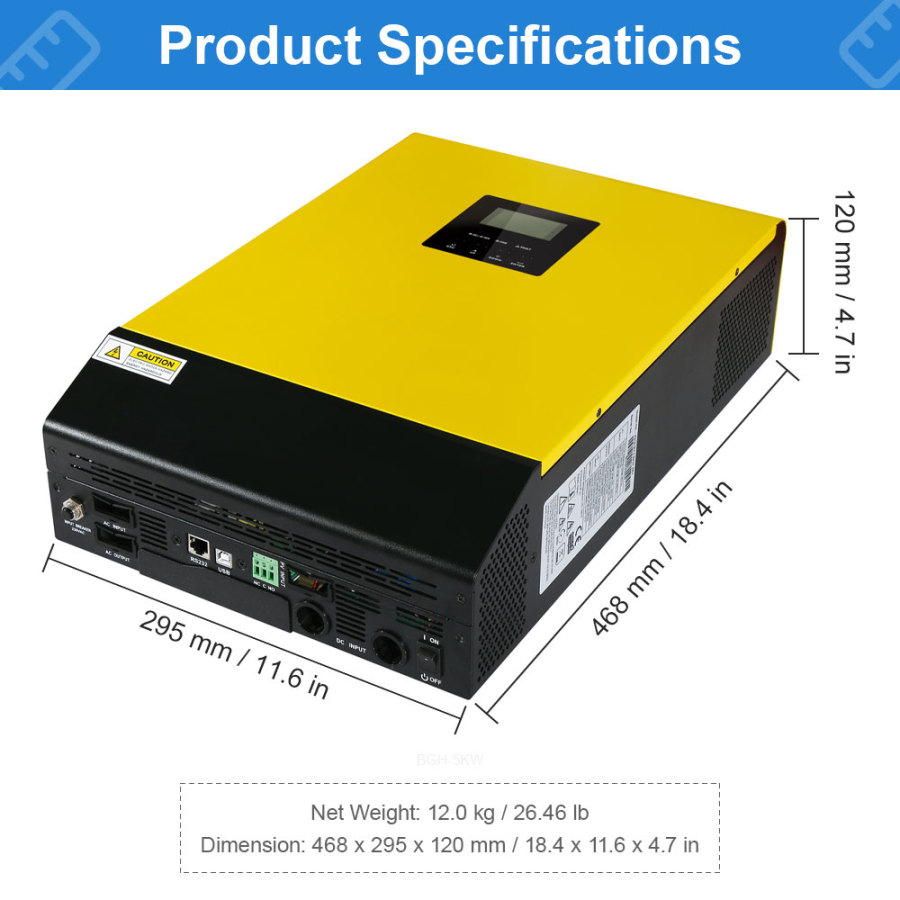

| Dimensiune, D*L*H (mm) | 120*295*468 |
| Greutate netă (kg) | 12 kg |
| INTERFATA | |
| Funcția paralelă | Da, 9 unități |

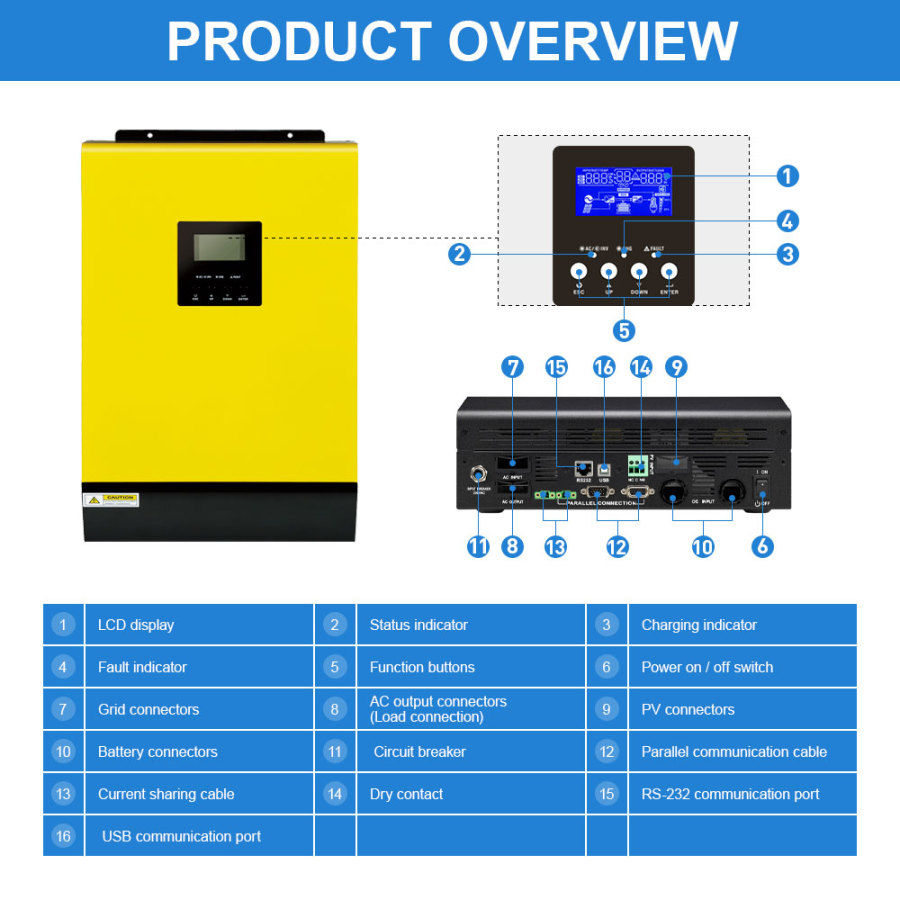

| Porturi de comunicație | USB, RS-232 și contact uscat |
| MEDIUL | |
| Umiditate | 0~90%RH (fără condensare) |
| Temperatura de Operare | -10℃ până la 50℃ |
